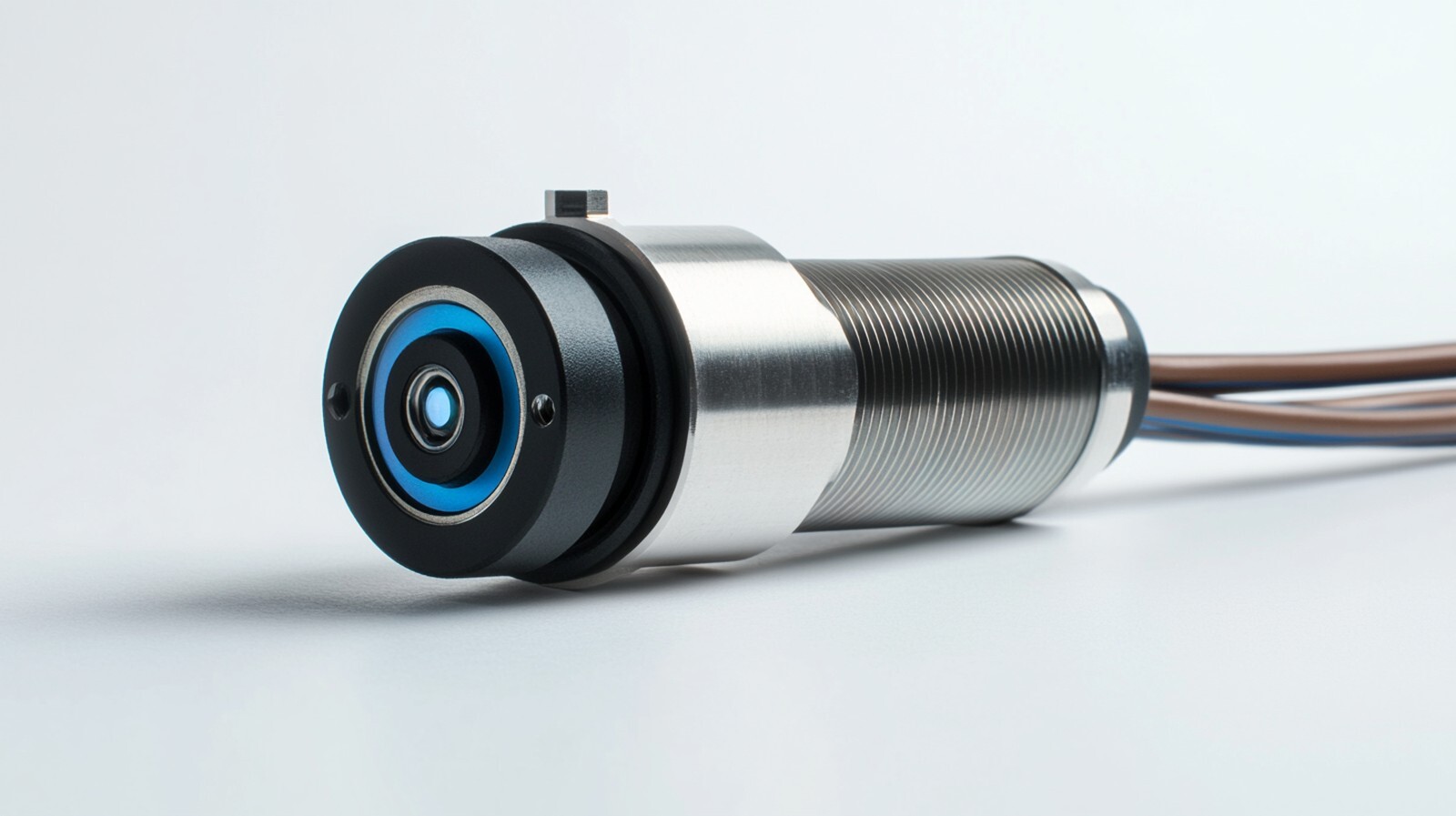

Определение и назначение аналоговых индуктивных датчиков

Аналоговые индуктивные датчики – устройства, преобразующие перемещение объекта в пропорциональный электрический сигнал.
Они незаменимы там, где необходим непрерывный и точный контроль положения металлических элементов.

Аналоговый индуктивный датчик представляет собой электронный компонент, предназначенный для бесконтактного определения местоположения металлических объектов и преобразования этого положения в аналоговый электрический сигнал.
В отличие от дискретных датчиков, выдающих только информацию о наличии или отсутствии объекта, аналоговые датчики предоставляют непрерывные данные, пропорциональные расстоянию до цели.

Основное назначение аналоговых индуктивных датчиков заключается в точном измерении перемещений и положения металлических объектов в различных промышленных и автоматизированных системах.
Они широко применяются в ситуациях, где требуется высокая точность и надежность измерений, а также бесконтактный метод определения положения.

Области применения включают:

  • Станки с числовым программным управлением (ЧПУ) для контроля положения инструментов и деталей.
  • Робототехника для позиционирования манипуляторов и определения координат объектов.
  • Автомобильная промышленность, в частности, в системах антиблокировочного тормоза (ABS) и контроля тяги.
  • Измерительное оборудование для точного определения размеров и формы деталей.
  • Системы автоматизации производственных процессов для контроля перемещения конвейеров и других механизмов.

Преимущества использования аналоговых индуктивных датчиков:

  • Высокая точность и чувствительность измерений.
  • Бесконтактный метод, исключающий износ и повреждение датчика и объекта.
  • Надежность и долговечность в условиях промышленной эксплуатации.
  • Устойчивость к воздействию загрязнений, влаги и вибраций.

Таким образом, аналоговые индуктивные датчики являются ключевым элементом в системах, требующих точного и надежного контроля положения металлических объектов.
Они обеспечивают непрерывные данные для управления и мониторинга различных процессов.

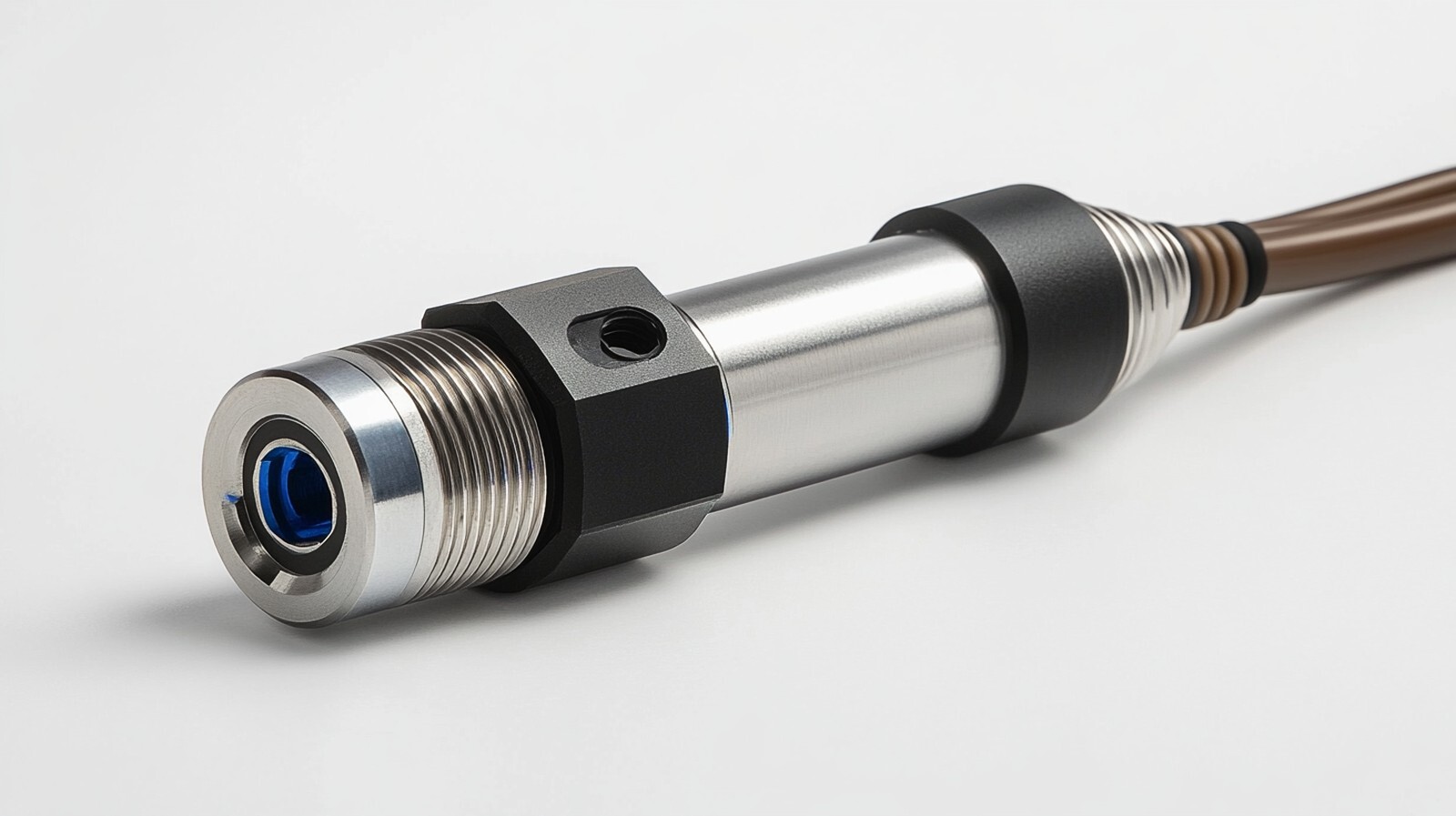

Принцип работы аналоговых индуктивных датчиков

Основы электромагнитной индукции в датчиках

Работа датчиков основана на электромагнитной индукции.
Катушка генерирует магнитное поле, и при приближении металла меняется её индуктивность.
Это изменение преобразуется в аналоговый сигнал, пропорциональный расстоянию.

В основе работы аналоговых индуктивных датчиков лежит фундаментальный принцип электромагнитной индукции, открытый Майклом Фарадеем.
Этот принцип гласит, что изменение магнитного поля во времени индуцирует электродвижущую силу (ЭДС) в проводнике, находящемся в этом поле.

Ключевым элементом индуктивного датчика является катушка индуктивности, через которую протекает переменный электрический ток.
Этот ток создает вокруг катушки переменное магнитное поле.
Параметры этого магнитного поля, в частности, его индуктивность, зависят от свойств среды, окружающей катушку.

При приближении металлического объекта к катушке происходит изменение магнитного поля.
Металл, обладая высокой магнитной проницаемостью, концентрирует магнитные линии, что приводит к изменению индуктивности катушки.
Это изменение индуктивности пропорционально расстоянию между катушкой и металлическим объектом.

Электронная схема датчика отслеживает изменение индуктивности катушки и преобразует его в аналоговый электрический сигнал, например, напряжение или ток.
Величина этого сигнала прямо пропорциональна изменению индуктивности, а следовательно, и расстоянию до металлического объекта.

Важным аспектом является частота переменного тока, протекающего через катушку.
Выбор частоты влияет на чувствительность и дальность действия датчика.
Более высокие частоты позволяют получить большую чувствительность, но снижают дальность действия.

Таким образом, аналоговый индуктивный датчик использует электромагнитную индукцию для бесконтактного измерения расстояния до металлических объектов.
Изменение магнитного поля, вызванное приближением металла, преобразуется в аналоговый сигнал, который может быть использован для контроля и управления различными процессами.

Влияние металлического объекта на индуктивность катушки

Принцип работы аналогового индуктивного датчика напрямую связан с изменением индуктивности катушки при приближении металлического объекта.
Это изменение обусловлено физическими свойствами металлов и их взаимодействием с магнитным полем.

Металлы, особенно ферромагнитные материалы, обладают высокой магнитной проницаемостью, то есть способностью концентрировать магнитные линии.
Когда металлический объект попадает в магнитное поле катушки индуктивности, он создает путь с меньшим магнитным сопротивлением для магнитных линий.

В результате магнитные линии, генерируемые катушкой, стремятся проходить через металлический объект, увеличивая плотность магнитного потока вблизи катушки.
Это, в свою очередь, приводит к увеличению индуктивности катушки.

Величина изменения индуктивности зависит от нескольких факторов:

  • Расстояние между катушкой и металлическим объектом: Чем ближе объект, тем сильнее изменение индуктивности.
  • Размер и форма металлического объекта: Большие объекты оказывают большее влияние на магнитное поле.
  • Материал металлического объекта: Ферромагнитные материалы (например, железо, никель, кобальт) вызывают большее изменение индуктивности, чем немагнитные (например, алюминий, медь).
  • Частота переменного тока в катушке: На высоких частотах влияние металлического объекта на индуктивность может быть более выражено.

Электронная схема датчика измеряет изменение индуктивности катушки и преобразует его в аналоговый выходной сигнал.
Этот сигнал может быть использован для определения расстояния до металлического объекта, его положения или скорости перемещения.

Таким образом, влияние металлического объекта на индуктивность катушки является ключевым принципом работы аналоговых индуктивных датчиков.
Это позволяет бесконтактно измерять положение и перемещение металлических объектов с высокой точностью и надежностью.

Конструкция аналоговых индуктивных датчиков

Основные компоненты и их функции

Типичный датчик состоит из катушки индуктивности, генератора переменного тока, схемы обработки сигнала и корпуса.
Катушка создает магнитное поле, а схема преобразует изменение индуктивности в аналоговый выходной сигнал, пропорциональный расстоянию.

Аналоговый индуктивный датчик представляет собой сложное устройство, состоящее из нескольких ключевых компонентов, которые обеспечивают точное и надежное измерение.

  1. Катушка индуктивности: основной чувствительный элемент. Через неё протекает переменный ток, создается магнитное поле. Изменение индуктивности при приближении металла используется для измерения расстояния.
  2. Генератор переменного тока: генерирует ток определенной частоты, подается на катушку. Частота определяет чувствительность и дальность действия.
  3. Схема обработки сигнала: преобразует изменение индуктивности в аналоговый сигнал. Включает усилители, фильтры, детекторы.
  4. Детектор: выделяет полезный сигнал после обработки, может быть амплитудным, фазовым или частотным.
  5. Корпус: защищает компоненты от внешних воздействий, облегчает монтаж.
  6. Сердечник (опционально): для повышения чувствительности используется ферромагнитный сердечник.

Функции компонентов:

  • Катушка индуктивности: формирует рабочее магнитное поле и фиксирует изменение его параметров.
  • Генератор: обеспечивает работу чувствительного элемента.
  • Схема обработки: формирует выходной аналоговый сигнал.
  • Корпус: предохраняет элементы, облегчает монтаж датчика в системе.

Все перечисленное обеспечивает точное измерение расстояния до металлических объектов в автоматизированных и промышленных системах.

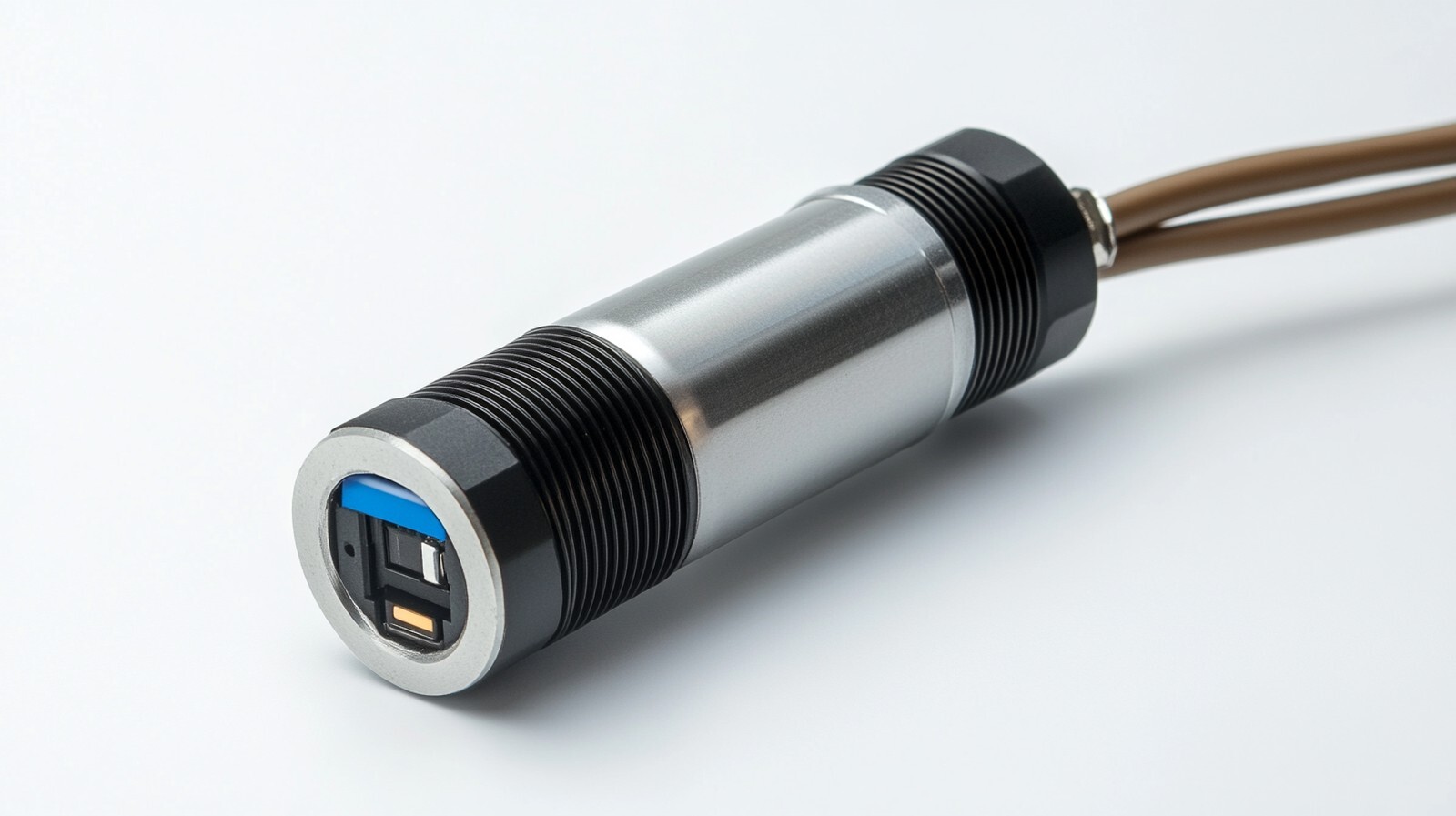

Применение аналоговых индуктивных датчиков

Использование в станках и высокоточном оборудовании

В станках ЧПУ и высокоточном оборудовании такие датчики применяются для контроля положения инструментов, деталей и узлов.
Они обеспечивают высокую точность измерений, что критично важно для качественной обработки.

Аналоговые датчики позволяют повысить точность позиционирования, улучшить качество продукции и автоматизировать производственные процессы.

Примеры применения:

  • Контроль инструмента: определение положения рабочей части относительно заготовки.
  • Позиционирование детали: контроль нужного положения на рабочем столе.
  • Контроль перемещения узлов: отслеживание положения суппортов, столов, шпинделей.
  • Измерение размеров: определение размеров обработанной детали на станке.
  • Контроль износа инструмента: мониторинг для своевременной замены.

Преимущества:

  • Точность, чувствительность, бесконтактность, надежность в агрессивных средах.
  • Удобная интеграция в системы управления оборудованием.

Применение в системах ABS автомобилей

В современных системах ABS аналоговые индуктивные датчики измеряют скорость вращения колес, что важно для эффективной работы тормозной системы и безопасности движения.

Принцип работы:

  1. Датчики устанавливаются возле зубчатых роторов на ступицах колес.
  2. При вращении колес ротора изменяется магнитное поле катушки датчика.
  3. Изменение индуктивности преобразуется в аналоговый сигнал, пропорциональный скорости вращения.
  4. Сигнал подается в электронный блок управления ABS.
  5. Блок анализирует данные и регулирует тормозное усилие на каждом колесе.

Преимущества:

  • Точная передача информации о скорости вращения.
  • Надежная работа в загрязненной и влажной среде.
  • Отсутствие механического износа.
  • Быстродействие даже в экстремальных условиях эксплуатации.

Аналоговые индуктивные датчики: особенности и применение

ПараметрЗначение/ОсобенностьПрименение
Тип выходаАналоговый (напряжение, ток)Промышленные системы контроля и управления
Диапазон измеренийОбычно 0–10 мм, иногда до 50 мм и болееИзмерение смещения и положения в ЧПУ, робототехнике
ЧувствительностьВысокая, зависит от конструкции и частотыТочные измерения, контроль процессов
Тип защищенностиПромышленный корпус, IP65–IP68Работа в условиях пыли, влаги, вибраций
Метод измеренияБесконтактноАвтоматизация, системы безопасности
ОбслуживаниеТребует минимального обслуживанияКруглосуточная эксплуатация на производстве

Специалисты компании Би Энд Би Инжиниринг считают, что грамотное внедрение аналоговых индуктивных датчиков в автоматизированные системы способствует увеличению их надежности и точности, а также минимизации сбоев в работе оборудования.

FAQ — часто задаваемые вопросы

  1. Какие преимущества имеют аналоговые индуктивные датчики по сравнению с дискретными?
    Они позволяют выполнять непрерывное измерение расстояния и определять не только наличие, но и точное положение объекта.
  2. Можно ли использовать аналоговые индуктивные датчики для неметаллических объектов?
    Нет, корректно работают только с металлами, особенно с ферромагнитными материалами.
  3. Как выбрать датчик для конкретного станка или оборудования?
    Оцените требуемый диапазон измерений, условия эксплуатации, чувствительность, размер объекта и требования к установке.
  4. Какие типичные неисправности могут возникнуть при эксплуатации?
    Возможны сбои из-за сильных помех, загрязнений, механических повреждений корпуса или неправильного монтажа.
  5. Какое техническое обслуживание требуется для аналоговых индуктивных датчиков?
    Проводится плановая очистка корпуса, периодическая проверка креплений и коннекторов, контроль чувствительности.
  6. Сколько времени занимает отклик аналогового индуктивного датчика?
    Отклик очень быстрый, обычно в пределах нескольких миллисекунд.
  7. Можно ли подключить несколько аналоговых датчиков в одну систему управления?
    Да, но при этом нужно учитывать особенности взаимного влияния и минимальные расстояния между датчиками.
  8. Как проверить исправность аналогового индуктивного датчика?
    Проверьте выходной сигнал мультиметром при различных положениях объекта, убедитесь в отсутствии физических повреждений.
